TỔNG QUAN VỀ PHỤ KIỆN ÁP SUẤT WISE CHUYÊN DÙNG CHO ĐỒNG HỒ ÁP SUẤT

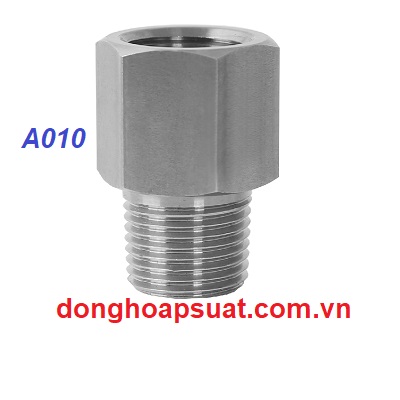

1. Phụ kiện đồng hồ áp suất A010 Wise (Union A010)



Phụ kiện áp suất Union A010 là phụ kiện chuyên dụng dành cho đồng hồ đo áp suất, được sử dụng làm bộ chuyển đổi ren khi ren vít không khớp với kết nối của đồng hồ.

Chân kết nối có thể sử dụng cả loại Female và Male.

Các loại kích thước chân kết nối có thể chọn: 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" PT, NPT & PF,.....

Vật liệu: đồng, 304SS, 304L SS, 316SS, 316L SS, PVC,....

Vật liệu đặc biệt: Teflon, monel. Với những vật liệu đặc biệt này giá thành sẽ đắt hơn so với nhưng vật liệu thông dụng như inox.

Tổng chiều dài của Union Wise A010 được thiết kế theo bản vẽ tiêu chuẩn của Wise (Tham khảo bản vẽ Tại đây).

2. Phụ kiện đồng hồ áp suất A020 Wise (Gauge Union A020)

Giống như phụ kiện wise A010, phụ kiện áp suất Gauge Union A020 cũng được sử dụng như một bộ chuyển đổi khi kết nối chân đồng hồ không khớp với vị trí cần lắp đặt.

Khi cài đặt đồng hồ đo áp suất, phụ kiện A020 có thể được cài đặt theo tất cả các hướng.

Chân kết nối có thể sử dụng cả Female và Male, đặc biệt là có thể sử dụng dạng mặt bích.

Bộ chuyển đổi A020 được cài đặt theo hướng mà bạn muốn và khi chiều dài của phần kết nối ngắn, phụ kiện này có thể được sử dụng làm ống nối mở rộng, rất tiện lợi.

Kích thước chân kết nối tùy chọn: 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" PT , NPT & PF,...

Vật liệu: 304SS, 316SS, 316L SS,...

Vật liệu đặc biệt: Monel, Hastelloy-C,... Đối với những hệ thống chứa môi chất có tính ăn mòn cao sẽ thích hợp sử dụng các vật liệu đặc biệt này để bảo vệ đồng hồ.

Tổng chiều dài của Gauge union Wise A020 được thiết kế theo bản vẽ tiêu chuẩn của Wise, gồm các kiểu lắp: "N", "P", "Q", "R", "S", "T" (Tham khảo bản vẽ Tại đây).

3. Phụ kiện đồng hồ áp suất A030 Wise (Syphon Tube A030)

Một trong các phụ kiện áp suất không thể thiếu khi nói đến đồng hồ đo áp suất, đó chính là ống siphon. Đây là phụ kiện được sử dụng để bảo vệ đồng hồ đo áp suất khỏi tình trạng nhiệt độ cao như hơi nước, đồng thời ống siphon cũng được sử dụng để giảm dòng chảy của áp lực khẩn cấp.

Ống siphon wise A030 làm giảm nhiệt độ môi chất và có thể giảm 70% nhiệt độ thông qua 1 lõi (tiêu chuẩn 1 vòng).

Chân kết nối có thể sử dụng cả Female và Male.

Kích thước đa dạng của chân kết nối: 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" PT, NPT & PF,...

Vật liệu thông thường: 304SS, 316SS, 316L SS, 321SS,...

Vật liệu đặc biệt: Hastelloy-C, incoloy,... Thích hợp sử dụng cho môi chất tính ăn mòn cao.

Tổng chiều dài của Ống siphon Wise A030 được thiết kế theo bản vẽ tiêu chuẩn của Wise, gồm các kiểu lắp: "P", "N", "M", "B", "C", "B *", "C *". (Tham khảo bản vẽ Tại đây).

Áp suất cho phép: 3/8" (17.3Φ) X SCH 40 (2.3t) = khoảng 250bar

Áp suất cho phép: 3/8" (17.3Φ) X SCH 80 (3.2t) = khoảng 350bar

Áp suất cho phép: 1/2" (21,7Φ) X SCH 40 (2,8t) = khoảng 250bar

Áp suất cho phép: 1/2" (21,7Φ) X SCH 80 (3.7t) = khoảng 350bar

Áp suất cho phép: 1/2" (21,7Φ) X SCH 160 (4,7t) = khoảng 450bar

Áp suất của mỗi nhiệt độ là một con số lý thuyết bởi việc áp suất tăng hay giảm chịu ảnh hưởng của nhiệt độ môi trường.

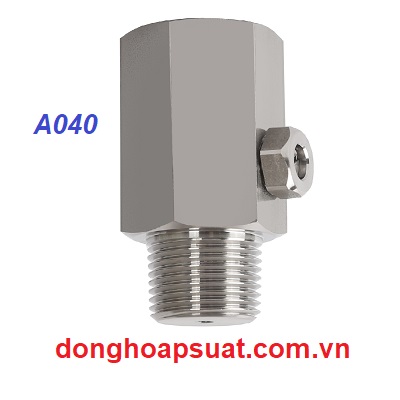

4. Phụ kiện đồng hồ áp suất A040 Wise (Pulsation Dampner A040)

Dampner là một thiết bị có thể làm giảm xung. Và phụ kiện wise A040 chính là phụ kiện áp suất được sử dụng để giảm xung của máy bơm và máy nén khí tác động đến đồng hồ đo áp suất, giúp việc đọc áp suất trở nên dễ dàng, đồng thời A040 cũng được sử dụng như một bộ giảm chấn cho đồng hồ, và nên được cài đặt trong điều kiện chất lỏng và không khí sạch.

Chân kết nối có thể sử dụng cả Female và Male.

Các kích thước của chân kết nối đồng hồ: 1/4", 3/8", 1/2" PT, NPT & PF,...

Vật liệu của phụ kiện A040: 316SS, 316L SS,...

Tổng chiều dài của Pulsation Dampner Wise A040 được thiết kế theo bản vẽ tiêu chuẩn của Wise (Tham khảo bản vẽ Tại đây).

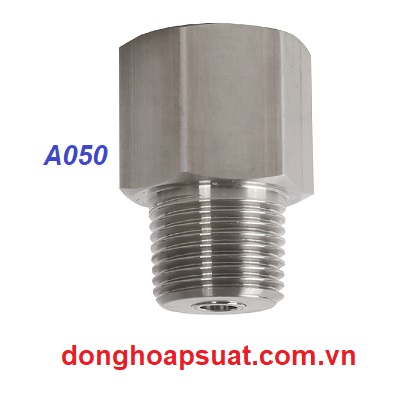

5. Phụ kiện đồng hồ áp suất A050 Wise (Snubber A050)

Tương tự như Dampner, Snubber cũng là một thiết bị có thể làm giảm xung, đây là một thiết bị tuyệt vời để bảo vệ xung trong điều kiện áp suất thấp.

Snubber wise A050 được sử dụng để điều khiển xung và để tránh tia lửa, bằng cách sử dụng với một van kim có thể điều chỉnh để hạn chế dòng chảy của môi chất.

Chân kết nối có thể sử dụng cả Female và Male.

Kích thước của chân kết nối: 1/4", 3/8", 1/2" PT, NPT & PF,...

Vật liệu của A050: 316SS, 316L SS,...

Tổng chiều dài của Snubber Wise A050 được thiết kế theo bản vẽ tiêu chuẩn của Wise (Tham khảo bản vẽ Tại đây).

Ngoài ra, A050 còn là phụ kiện áp suất có bộ lọc kim loại tích hợp để loại bỏ cặn và tạp chất.

6. Phụ kiện đồng hồ áp suất A060 Wise (Condensate Pot A060)

A060 là dòng phụ kiện áp suất của wise được sử dụng khi bảo vệ thiết bị khỏi môi trường có nhiệt độ cao như hơi nước, là phụ kiện bảo vệ đồng hồ đo áp suất ở nhiệt độ cao hơn ống siphon. Phụ kiện này thích hợp sử dụng với cảm biến áp suất và cảm biến chênh lệch áp suất.

Trong điều kiện nhiệt độ cực cao, A060 được lắp đặt trong đường dẫn mà ống Siphon không thể kiểm soát nhiệt độ.

Chân kết nối có thể sử dụng cả 1/2" PT, NPT Female.

Vật liệu của phụ kiện wise A060: thép cacbon, 304SS, 316SS, 316L SS,...

Tổng chiều dài của Condensate Pot Wise A060 được thiết kế theo bản vẽ tiêu chuẩn của Wise.

Kích thước: 3" (89.1Φ) X SCH 40 (5.5t)
                    3" (89.1Φ) X SCH 80 (7.6t)
                    3" (89.1Φ) X SCH 160 (11.1t)

7. Phụ kiện đồng hồ áp suất A070 Wise (Gauge Protector A070)


Phụ kiện áp suất wise A070 là dòng phụ kiện đặc biệt được sử dụng để bảo vệ đồng hồ đo áp suất khỏi tình trạng quá áp. Nếu áp suất cao hơn áp suất cài đặt sẽ tự động ngắt áp suất để bảo vệ đồng hồ.

Phần ren kết nối với đồng hồ áp suất thích hợp sử dụng Female còn chân kết nối của phụ kiện thích hợp sử dụng Male.

Vật liệu của A070 có các tùy chọn: 316SS, 316L SS,...

Vật liệu đặc biệt: Monel, Hastelloy-C,... Khi dùng trong môi trường có chất ăn mòn cao nên lưu ý lựa chọn các vật liệu này.

8. Phụ kiện đồng hồ áp suất A080 Wise (Instrument manifold valve A080)

Phụ kiện đồng hồ áp suất Wise A080 bao gồm 2 loại như sau:

- Cụm van 2 chiều:

Phụ kiện này chuyển đổi dòng áp suất giữa hai thiết bị đầu cuối kết nối.

Thường được sử dụng với cảm biến áp suất wise SMT2002 và SMT2003.

- Cụm van 3 chiều hoặc 5 chiều:

Phụ kiện này chuyển đổi dòng áp suất giữa hai thiết bị đầu cuối kết nối khác nhau và một thiết bị đầu cuối kết nối chung.

Được sử dụng kèm với đồng hồ chênh áp và cảm biến áp suất chênh áp wise SMT2001.

Sau khi cài đặt cụm van A080, có thể dễ dàng gắn và tháo máy đo bất cứ lúc nào. Đây là dòng phụ kiện áp suất wise vừa có thể kiểm soát áp lực lên dòng chảy của áp lực, vừa có chức năng thông hơi, rất hữu ích.

Kết nối đo và kết nối quá trình của cụm van 2 chiều có sẵn để sử dụng cả Female và Male.

Kết nối đo và kết nối quá trình của cụm van 3 chiều hoặc 5 chiều chỉ khả dụng để sử dụng Female. Khi muốn sử dụng Male cần sử dụng thêm bộ chuyển đổi ren Union wise model A010.

Vật liệu thông thường: 316SS, 316LSS,....

Vật liệu đặc biệt: MONEL, INCONEL,....

Ở nhiệt độ dưới 200℃, hãy sử dụng loại chung (Teflon Packing). Và ở nhiệt độ cao hơn, nên sử dụng loại Graphite Packing.

Hãy liên hệ với chúng tôi để được tư vấn và biết thêm thông tin chi tiết về sản phẩm.

Phòng kinh doanh: Ms.Phương

Zalo/Mobile: 0916 521 138

Email: phuong@thietbiht.com
