ĐỒNG HỒ ĐO ÁP SUẤT WISE P253

Đồng hồ đo áp suất Wise Model P253 là đồng hồ đo, thiết bị đo áp suất công nghiệp được thiết kế với các tiêu chí an toàn vận hành theo tiêu chuẩn cơ khí EN837-1, xuất xứ từ hãng Wise của Hàn Quốc.

Đường kính danh nghĩa: 63 ~160 mm

Độ chính xác: ±1.6 %, ±1.0 %

Phạm vi đo: -0.1~0 đến 0~100 MPa

Vật liệu: vỏ inox 304, chân đồng

Cấp độ bảo vệ: EN60529/IEC529/IP65

Chứng chỉ: ATEX Ex II GD c IIc TX

#đồng hồ đo áp suất wise, #nguyên lý cấu tạo đồng hồ áp suất wise, #áp kế loại EN837-1

    Giới thiệu về Đồng hồ đo áp suất Wise Model P253 của Hàn Quốc

    1.Thông số kĩ thuật của Đồng hồ đo áp suất Wise P253

    Đường kính mặt đồng hồ: 63, 100 và 160 mm

    Cấp chính xác của đồng hồ đo áp suất wise P253:

               P2532 ( mặt 63 mm): cấp chính xác là ±1.6% toàn thang đo

               P2534 (mặt 100 mm) and P2536 (mặt 160 mm): cấp chính xác ±1.0% toàn thang đo

    Dải đo của đồng hồ đo áp suất wise P253 (đơn vị đo MPa, kPa, bar):

               63 mm : -0.1 ~ 0 to 0 ~ 35 MPa

               100 and 160 mm : -0.1 ~ 0 to 0 ~ 100 Mpa

    Vật liệu: Vỏ inox 304, chân đồng

    Áp suất làm việc của đồng hồ đo áp suất wise P253:

               75% dải đo đồng hồ (đối với mặt 63 and 80 mm)

               100% dải đo đồng hồ (đối với mặt 100 and 160 mm)

               Áp suất quá áp của đồng hồ : 130% dải đo

    Nhiệt độ làm việc của đồng hồ đo áp suất wise P253:

               Nhiệt độ của môi trường: -20 ~ 60℃

               Nhiệt độ của môi chất: Max. 60℃

    Bộ truyền động của đồng hồ đo áp suất wise P253:

                 Vật liệu: bộ truyền động được làm bằng vật liệu đồng

                 Đối với dòng đường kính mặt 63mm: nếu dải áp suất dưới 6MPa thì bộ truyền động được cấu tạo theo dạng ống bouron chữ C, khi dải đo từ 6MPa trở lên cấu tạo của ống bourdon là dạng helical

                 Đối với dòng đường kính mặt 100mm và 160mm: các dải đo dưới 10Mpa đồng hồ sẽ có cấu tạo ống bourdon theo dạng chữ C, và các dải đo từ 10MPa trở lên ống bourdon sẽ theo dạng helical với vật liệu ống là inox 316

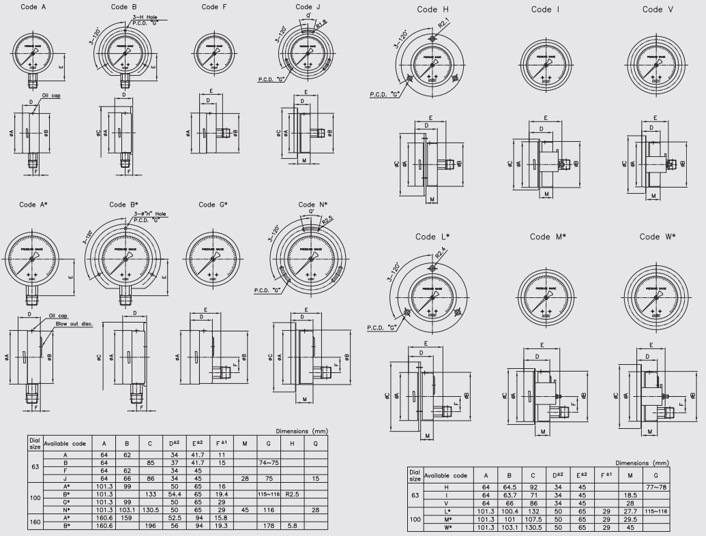

    Kiểu ren kết nối (tùy thuộc vào đường kính mặt mà có size kết nối phù hợp):

               Mặt 63 mm: chân ren ¼" PT, NPT and PF

               Mặt 100 and 160 mm: chân ren ⅜", ½" PT, NPT and PF

    Chứng chỉ của đồng hồ đo áp suất wise P253: ATEX Ex II GD c IIc TX

    2.Hình ảnh thực tế của Đồng hồ đo áp suất Wise P253

    Từ trái qua phải:

    Ảnh 1: đồng hồ đo áp suất Wise P253 mặt 63mm, chân đứng ren 1/4"NPT, dải đo 0~25 bar, loại tiêu chuẩn EN837-1

    Ảnh 2: đồng hồ đo áp suất Wise P253 mặt 63mm, có vành, chân sau chính tâm ren 1/4"NPT, dải đo 0~10 bar, loại tiêu chuẩn EN8237-1

    Ảnh 3: đồng hồ đo áp suất Wise P253 mặt 100mm, chân đứng ren 1/2"NPT, dải đo -1~6 bar, loại vỏ inox chân đồng, loại tiêu chuẩn EN837-1
